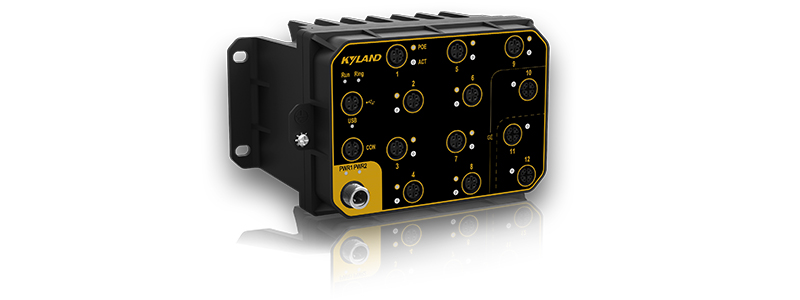

Aquam8512A系列是專為軌道交通行業設計的三層網管型工業以太網交換機，最大支持8個百兆快速以太網接口及4個千兆上行接口，支持壁掛式安裝方式，支持寬范圍的可操作溫度（-40℃~70℃），滿足EN50155、EN50121等軌道交通行業標準的要求。Aquam8512A系列具有更優化的外形尺寸，便于靈活安裝；支持IP65高防護等級，滿足設備對防塵防水性能的要求；支持M12接口形式，保證端口連接的密封性和牢固性，尤其適合有強烈的振動和沖擊的應用場景。
Aquam8512A系列交換機提供支持POE功能的型號，支持24/48/72/110VDC隔離電源，可提供8/9個支持IEEE802.3at POE+（兼容IEEE802.3af）的百兆快速以太網接口，能夠驅動8/9個支持IEEE802.3at/af的受電設備PD，減少終端設備的線纜連接。交換機作為PSE設備可為每個端口提供最大30.8W的功率，整機可提供最大80/120W的POE功率輸出。
Aquam8512A系列以太網交換機支持用于IP地址自動分配的DHCP協議及多種DHCP option選項，并且支持DRP和RSTP環網冗余協議，可以靈活組網，以滿足鐵路市場的需求。三層交換機更支持多種路由協議。Aquam8512A可廣泛用于車載PIS、CCTV、視頻監控系統、列車控制系統，同時也適用于任何對振動沖擊、EMC兼容性要求嚴酷的工業應用場合。
Aquam8512A系列交換機符合IEC62443-4-2工業網絡安全標準。
| 軟件功能 | |
| 交換功能 | 支持靜態VLAN,PVLAN 支持端口流控 支持線速, 廣播、組播、未知單播風暴抑制 支持靜態和動態MAC地址和MAC地址老化 |
| 冗余技術 | 支持VRRP 支持RSTP (Rapid Spanning Tree Protocol) 支持DRP, 自愈時間<20ms 支持鏈路聚合(LACP, IEEE802.3ad) |
| 路由技術 | 支持靜態路由 支持OSP 支持RIP |
| 組播技術 | 支持IGMP snooping 支持GMRP 支持IGMP v2/v3 |
| 網絡安全 | 支持IEEE 802.1x(身份認證和授權) 支持HTTPs/SSL 支持SSH 支持本地RADIUS server, 也支持對外部的RADIS Server轉發身份認證信息 支持TACACS+ 支持單播MAC過濾 |
| 服務質量管理 | 支持ACL 支持基于端口和協議的數據流控制和限制 支持802.1p TOS/DiffServ, 支持SP, WRR隊列調度 |
| 管理與維護 | 支持Console, Telnet, WEB管理方式 支持SNMP管理, 支持SNMPv1/v2c/v3 支持TCP/UDP, Ping, Trace route 支持通過FTP/TFTP/SFTP/HTTP/HTTPs進行軟件和配置的上傳下載 支持端口鏡像和遠程鏡像端口 支持LLDP和LLDP MIB（802.1ab） 支持?jǐn)?shù)據包大小可配(MTU) 支持ICMP, ICMP路由發現 |
| 診斷技術 | 支持內部硬件自檢 支持IP/MAC沖突告警, 電源告警, 端口告警和環告警 支持日志功能, 需指定日志文件大小 |
| IP管理 | 支持IPv4/ IPv6 支持DHCP server/option12 支持Port Security over DHCP 支持DHCP-relay-agent/option 82/61/66/67 支持BOOTP/Bootstrap協議 支持DHCP Relay Agent Information Option 支持DHCP Client 支持DNS 支持ARP |
| 時鐘管理 | 支持SNTP client 支持NTP client |
| 特性功能 | 支持bypass 掉電直通功能 支持自動備份和配置功能 |
| MIB | 公有MIB: MIB-II, LLDP MIB, ifXTable, dotldBridge, TTDP MIB, RSTP MIB, IGMP snooping MIB, MRP MIB, DRP MIB 私有MIB: kylandPort, kylandDev, KylandAlarm, Private LLD, kylandUpdate, kylandUpdateCfg, kylandDownloadCfg |
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3 10BASE-T specification IEEE 802.3x 10BASE-T full duplex IEEE 802.3u 100BASE-TX specification IEEE 802.3ab 1000BASE- T specification IEEE 802.3af IEEE802.3at |
| 交換屬性 | 優先級隊列：8 VLAN數：4K VLAN ID：1~4094 組播組數：2K(IPv4) 路由表：4K(IPv4) MAC表：32K 包緩沖區：32Mb 背板帶寬：90Gbps 最大包轉發率： 7.1Mpps(12 port) 8.3Mpps(20 port) 9.6Mpps(28 port) 交換延遲：<10us |
| 接口 | 千兆端口：10/100/1000Base-T(X) - M12 X-coded 接口 Bypass：4個端口支持2對Bypass 百兆端口：10/100Base-T(X) - M12 D-coded 接口 PoE：Support IEEE803.2af Support IEEE802.3at Console接口：RS232 - M12 A-coded 接口 告警端子：M12 A-coded 接口 USB接口：M12 A-coded 接口 |
| 指示燈 | 前面板指示燈 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1,PWR2 接口指示燈:Link/ACT POE指示燈:ACT(POE型號) |
| 電源 | 輸入電壓 50~54VDC - M12 接口 (用于外置獨立電源供電) 110VDC: 66~154VDC 24VC: 14.4~33.6VDC 接入端子 M12 接口(用于外置獨立電源供電) 功率 ＜15.5W(非PoE型號) ＜108W(PoE型號) 支持?jǐn)U展120W的PoE功率，通過可選的隔離的外部電源 過載保護 支持 反接保護 支持 冗余保護 支持 |
| 機械機構 | 外殼 Metal 散熱方式 自然冷卻, 無風扇 防護等級 IP65 尺寸 100mm×142.3mm×111.7mm(H×W×D) 重量 3.5Kg 安裝方式 壁掛式 |
| 環境 | 工作溫度 -40°C to +70°C 儲存溫度 -40°C to +85°C 相對濕度 5 to 95% (無凝露) |
| 質保 | MTBF 12 port: 764615h (計算方法: Telcordia (Bellcore) SR-332, Issue 2, September 2006) 保修期 5 years |
| 認證 | CE, EN50155, EN45545 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS DIN EN 50121 / DIN EN 55022 防火 DIN EN 45545 安全 EN60950-1 機械 IEC61373 (振動和沖擊) IEC60068-2-32 (自由跌落) 防護等級 IP65 Based on EN 60529 危險材料 2002/95/EG of the EU (RoHS) 網絡安全 符合IEC62443-4-2工業網絡安全標準 |

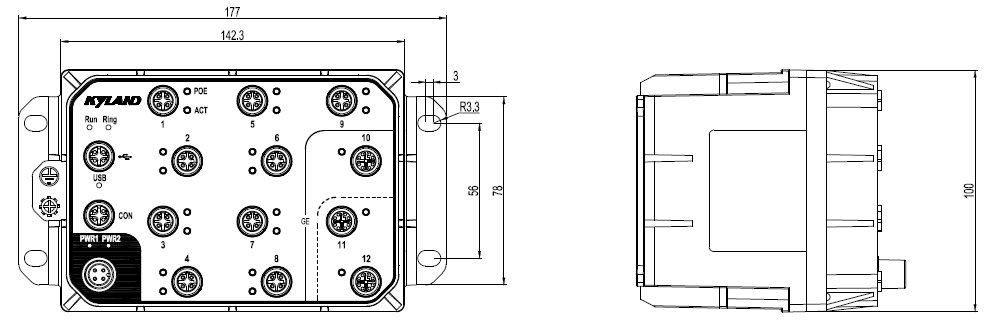

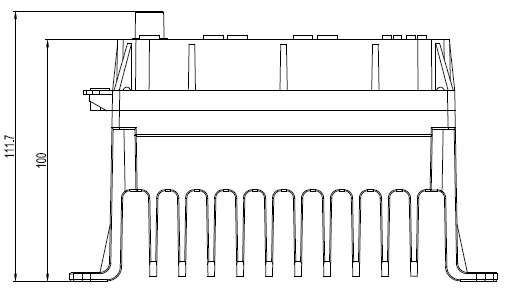

機械尺寸圖（單位: mm）
Aquam 4G+8 端口
推薦型號
| 產品型號 | 產品描述 |
| Aquam8512A-4GE8T-H6-H6-LV | 4*10/100/1000BASE-T(X) M12 port，8*10/100BASE-T(X) M12 port，72-110VDC(50.4-137.5VDC)，冗余輸入，去散熱肋型號 |
| Aquam8512A-B-4GE8T-H6-H6-LV | 4*10/100/1000BASE-T(X) M12 port，8*10/100BASE-T(X) M12 port，72-110VDC(50.4-137.5VDC)，冗余輸入，支持Bypass，去散熱肋型號 |
選購配件
| SAP編碼 |
東土型號 |
類型 |
壓線范圍 |
出線直徑 |
| 107100952 |
M12-A-4P-F-Crimp-18~16AWG |
電源連接器 |
18~16AWG |
6~8mm |
| 107100768 |
M12-D-4P-M-Crimp-26~22AWG |
百兆網口連接器 |
26~22AWG |
6~8mm |
| 107100245 |
M12-X-8P-M-Crimp |
千兆網口連接器 |
26~24AWG |
6~7.5mm |
